鋼結構技術論文
中國建筑金屬結構協會
建筑鋼結構分會主辦
摘 要：廈門建發國際大廈項目鋼管混凝土柱為雙向傾斜柱，1-15層向外傾斜2.45°，16～49層向內傾斜0.95°。本項目鋼柱為雙向傾斜且首節鋼柱未埋入底板，為滿足抗剪要求，地腳錨栓設計成巨型地腳錨栓。巨型地腳錨栓安裝定位困難且要求高，柱腳預埋錨栓均采用定位支架、定位環板控制其安裝精度。
關鍵詞：超高層鋼結構；巨型地腳錨栓；預埋；定位；精度；施工
1 施工概況
廈門建發國際大廈項目鋼結構主要由外框筒結構、核心筒勁性鋼骨柱和伸臂桁架三部分組成，鋼管混凝土柱均為斜柱，1~15層向外傾斜2.45°，16~49層向內傾斜0.95°。
本工程共有巨型地腳錨栓20件，分別安裝在標高-17.070m、-14.870m，錨栓主要有兩種規格。
表1 巨型地腳錨栓統計
注：地腳錨桿規格Ф36，長度1414mm。

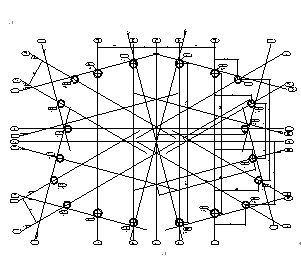

巨型地腳錨栓施工布置（圖1）：(巨型地腳錨栓安裝定位技術)
2 巨型地腳錨栓安裝難點分析
2.1 巨型地腳錨栓設計要求
本工程共有巨型地腳錨栓20件，每件巨型地腳錨栓用一塊定位環板及二塊鋼套板用于固定30（24）根錨桿（圖2）。
圖2 巨型地腳錨栓詳圖(巨型地腳錨栓安裝定位技術)
2.2 安裝定位難點分析
巨型地腳錨栓安裝定位存在單件重量重（單個巨型地腳錨栓重達3.0t），錨桿數量較多（最多達30根），及巨型地腳錨栓處于懸空狀（具體詳見-17.15m地腳錨栓立面布置圖）等三個技術難點。
針對這三個技術難點，本工程采用一塊定位環板及二塊鋼套板用于固定30根錨桿，同時利用土建鋼筋支撐槽鋼做定位支架用于地腳錨栓的安裝定位（圖3）。
圖3 巨型地腳錨栓定位圖
3 巨型地腳錨栓安裝定位技術
針對安裝技術難點，本工程主要運用以下三個關鍵的安裝定位技術。
3.1 巨型地腳錨栓組裝技術
為保證埋件的埋設精度，將埋件上的錨栓按圖紙設計尺寸固定在開好孔眼的套板上，在套板下方進行固定。
測設好埋件中心線并在基面做出標記，作為安放埋件的定位依據，使埋件軸線與基面中心線精確對正，安裝過程中測量跟蹤校正。
3.2 巨型地腳錨栓定位支撐槽鋼運用技術
本工程由于底板板最厚達5.7m，為了解決鋼筋支撐，土建采用槽鋼作鋼筋支撐；本工程利用土建鋼筋支撐槽鋼作為巨型地腳錨栓的支撐（圖4）。
圖4 支撐槽布置(巨型地腳錨栓安裝定位技術)
3.3 巨型地腳錨栓全程測量技術
1)利用土建施工測量控制網和在混凝土地基上彈設的定位墨線標識，作為對支撐槽鋼埋設的測量點。在定位套板上精確彈放出軸線控制標識，并選上套板四個角作為標高控制點。
2)分四步對錨栓進行測量控制：
①用經緯儀、水準儀和線錘先對定位套板進行測量、定位；②將錨桿插入套板中，對每支錨桿軸線位置、頂部標高、對角線距離等進行測量待螺桿就位好固定前進行測量，完畢后與鋼筋點焊固定；③混凝土澆筑前對錨桿進行測量校核，校正超差，并在混凝土澆筑過程中設專人看護；④混凝土澆筑完畢后進行錨栓的埋設成果測量，并在混凝土面彈出定位墨線。
4 巨型地腳錨栓安裝定位技術應用
針對本項目的兩個技術難點，巨型地腳錨栓采用整體組裝整體安裝定位技術。
4.1 巨型地腳錨栓組裝技術
將埋件上的錨栓按圖紙設計尺寸固定在開好孔眼的套板上，在套板下方進行固定（圖5，圖6）。
圖5 巨型地腳錨栓組裝圖一(巨型地腳錨栓安裝定位技術)
圖6 巨型地腳錨栓組裝圖二(巨型地腳錨栓安裝定位技術)
4.2 巨型地腳錨栓定位支撐槽鋼運用技術
1)土建鋼筋支撐槽鋼架的安裝（圖7）。
圖7 槽鋼支架加固圖(巨型地腳錨栓安裝定位技術)
2)巨型地腳錨栓落位至支撐槽鋼架上（圖8）。
圖8 巨型地腳錨栓吊裝圖(巨型地腳錨栓安裝定位技術)
(3)整體校正合格后，對其進行焊接固定（圖9）。
圖9 巨型地腳錨栓支撐加固圖
4.3 巨型地腳錨栓全程測量技術
為了防止混凝土振搗時影響錨栓移位，土建在澆筑混凝土的過程中進行全過程的測量監控并設專人看護（圖10）。
圖10 巨型地腳錨栓測量校正圖(巨型地腳錨栓安裝定位技術)
5 結 語
本工程巨型地腳錨栓的安裝定位充分利用土建鋼筋支撐槽鋼作為巨型地腳錨栓的支撐；且全過程實施全程監控，提高埋設精度，為日后類似工程提供借鑒與參考。
參考文獻
[1] GB 50026：2007 工程測量規范[S].
[2] JGJ 8：2007 建筑變形測量規程驗收規范[S].
[3] GB 50205：2001 鋼結構工程施工質量[S].
[4] 曾強,陳放,等. 上海環球金融中心鋼結構綜合施工技術[J]. 施工技術, 2009, (6) .
[5] 姚程天,郭金宏,等. 鋼結構建筑工程地腳螺栓予埋精確控制措施[J]. 科技資訊, 2009, (5).
：
